线路板

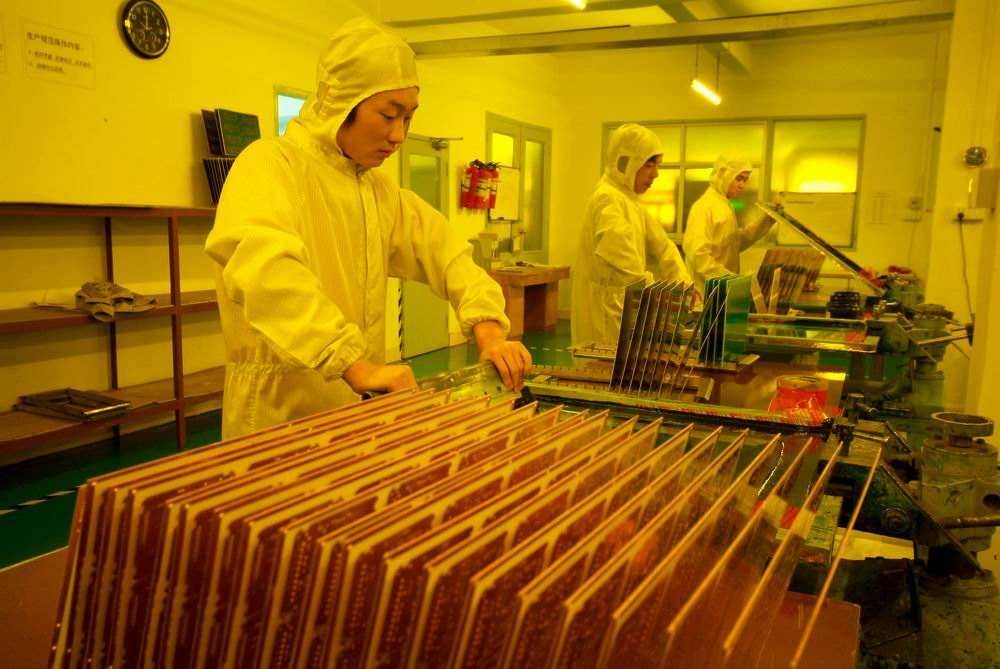

线路板行业

8-线路板    线路板生产工艺种类繁多,对洁净度等级要求也不同,高的很高,低的很低;对粒子粒径控制的要求也不同,范围约为0.1~5um;对温湿度控制的要求相对较高,如集成电路前道工序一般要求室内温度基数为22℃(精度±0.1~±1℃),相对湿度基数为40%(精度±2~±5°C) ;正压值要求的梯度级别,随着洁净度的变化而从高到低变化,差值5~10Pa

电子行业无尘车间的冷负荷比其他行业的无尘车间大很多,光学电子无尘车间,单位冷负荷达400~500W/㎡很常见。由于冷负荷大,电子无尘车间,一般情况下,冬季也需要供冷,这是电子行业的特点。电子行业生产工艺过程产生的有毒有害气体种类繁多,且量也大,所以需要的排风量和新风量也大。新排风的节能措施也是行业特点之一,排放前要做处理,使排风负荷环保要求。电子行业生产工艺有抗静电、抗微振的要求,并且大宗气体和特种气体种类多,对纯度和洁净度要求高

线路板车间设计及施工技术要求

1、洁净区墙体采用若棉夹心彩钢板,整板厚度 50mm ,面壁铜板厚度0.426mm ,隔断高度详见平面图示。

2、洁净区天花采用中空玻镁彩钢板,整板厚度 50mm,面壁铜板厚度0.426mm ,用顶高度6m/3.5m/3/2.6m

3、洁净区车间采用耐磨型环氧树脂地板。

4、风淋室采用于动门;风淋室具有自动感应吹淋、风淋时间设定功能;风淋室、货淋室内胆采用304不锈钢板,外部面板 采用烤漆彩钢板。

5、车间门采用岩棉夹心彩钢板制作安装,装修结构均采用铝型材固定安装,有视窗的采用防火钢化玻璃,所有门门锁均采用球头锁。

6、洁净车间内,隔断之间、隔断与地面之间阴角均安装阴圆弧铝型材,以达防尘和美观之要求;门口断开处应应采用门堵头收口;隔断之间阳角处均安装阳圆弧铝型材;圆弧交汇处采用过渡圆弧铝型材进行连接。线路板

7、察窗及门上视窗均采用5mm钢化防火透明玻璃;平开密闭门带观察窗,门框应带密封胶条;铝合金固定窗采用斜面固定玻墙型材。

8、安装前,必须严格放线,防止累积误差造成隔断倾斜、扭曲;墙角应垂直交接,隔断的垂直度偏差不应大于0.2%

9、施工安装时,应首先进有吊挂,锚固件等与建筑主体结构(地面、楼面、天花)的固定。

10、隔断的安装缝隙以及阴角、阳角的缝隙必须用透明玻璃密封胶。破璃胶嵌固前应将缝隙内的杂质,油污等清除干净,并保持表面干燥。将缝隙内的杂质,油污等清除干净,并保持表面干燥。

11、安装过程中不得撕下彩钢板表面塑料保护膜,禁止撞击、踩踏板面,并注意加强对已安装好的彩钢板的保护。

12、所有建筑构配件,隔墙,吊顶的固定和吊挂件只能与主体结构相连,不能也设备支架(如风管吊杆以及有震动的设备),管线支架相联接,防止因轻微震动引起装修材料松动和灰尘脱落。

13、吊顶的安装应确保顶棚的气密性,所有接缝都应打密封胶或用胶带压条密封。

14、各种管线穿越墙壁均应预埋套营,管线与套管之间的空隙应严加密封。

15、门洞未标注尺寸处均为距墙边或柱边150mm

16、地面的基层为细石混凝土地面,地面不平整度不大于0.1%,电子无尘车间是做什么,施工前应清除表面的水泥浮浆及垃圾杂物,彻底清除表面的油污,清除积水,使潮湿处干燥、并用漆刷和吸尘器将地坪表面的尘埃彻底清除,对地坪表面的孔洞和明显凹陷处填补找平。

17、在施工过程中必须随时清扫灰尘,对于隐蔽空间(吊顶、夹墙内部)还应做好清扫记录。

18、有吊顶房间墙体隔至至吊顶,吊顶高度不同的相邻房间之间的隔墙砌至与较高吊顶平齐。

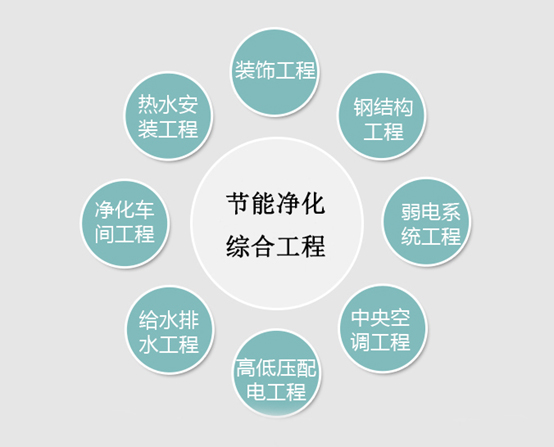

节能净化综合工程

快捷高效的客户服务体系是兴鼎服务的延伸,作为节能净化综合工程建造商,我司非常重视前期规划服务及工程售后服务,并建立起一套完整的服务体系及教育培训机制,帮助客户在最短时间内建立去适合工艺设计的无尘室管理制度,减少设备故障,维持室内参数稳定、提高工作效率,减少运行费用。

兴鼎已为200多家企业提供最系统、最高效的无尘净化集成解决方案,主要在电子光学、医药卫生、实验室、食品日化等行业中,资深工程师免费提供制定最适合客户的解决方案;从净化项目的设计到施工,(施工中专业工程师全程跟进,提供质量、进度,全力配合并达到客户要求)专业设计、施工百级、千级、万级、十万级、三十万级的无尘净化空间。
