锂电池

解决方案

结构

墙面采用手工岩棉彩钢板(A级防火材料、彩钢板厚度0.476mm*50mm),吊顶彩钢板采用手工玻镁中空彩钢板(A级防火材料、彩钢板厚度0.476mm*50mm,承重100Kg/平方),门体采用成型钢制净化门,玻璃窗采用钢化玻璃。

电池

地面

一至五层洁净区和非洁净区3mm环氧树脂自流平地面、其中一楼正负极搅拌车间、二楼正负极承重房采用3mm不锈钢地面。

电气

车间照明采用LED灯,光照度要求250-300照度,配置相关停电应急照明灯盘。电线及线管均采用防火阻燃材料。

工艺管道

真空管道及纯水管道采用U-PVC管道,氮气管道采用铝合金管道,空压管道采用镀锌钢管及不锈钢管。

空调通风系统

制冷主机、除湿机组甲方提供,总制冷量1902RT,通用空调末端设备采用空调箱及风机盘管。风管采用角铁法兰,保温采用B1级防火阻燃保温棉。

自控系统

自控采用中央工作站系统,软件采用西门子WINCC系统,涵盖相应的空调系统、机电设备运行状态监控、控制调节等功能。

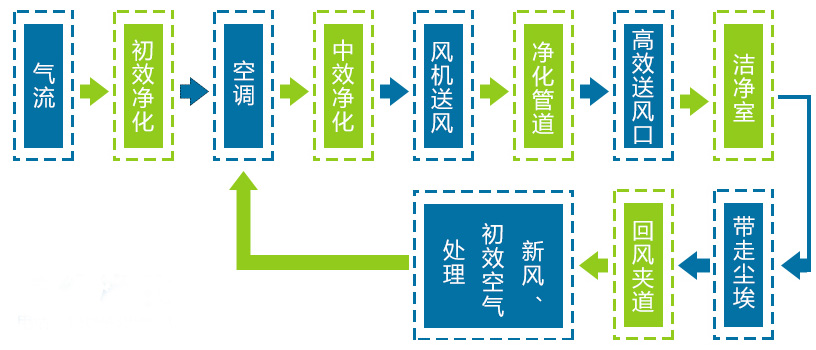

锂电池洁净室净化原理

锂电池无尘车间净化原理

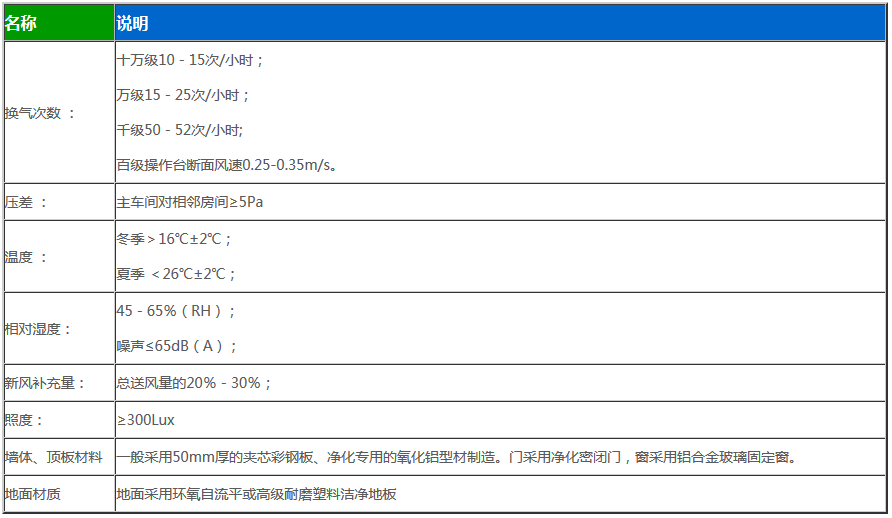

锂电池洁净室净化参数

锂电池无尘车间净化参数

锂电池洁净室设计规范

结构材料

● 洁净室墙、顶板材料一般采用50mm厚的夹芯彩钢板、净化专用的氧化铝型材制造。门采用净化密闭门,窗采用铝合金玻璃固定窗。

● 地面采用环氧自流平或高级耐磨塑料洁净地板。

● 净化通风管道选用镀锌薄钢板制作,并采用“PEF”阻燃型的保温板做保温。


车间温湿度要求

● 由于制程工艺特殊性,所要求的送、排风、送、排水管道多,且风大,因此建议车间的层高为 5-6m,其中车间的吊顶高为 3.0m;

  周边设施需配制的机房有:纯水机房、酸排处塔、有机气体处机房、硅烷燃烧塔、废水处机房、却水泵房、空调风柜及冰水主机房、压缩空气及其它特气机房。机房大小根据机台的需求来选定。

● 主体结构为钢结构的厂房需为各种管道配制承重的二次钢结构,二次钢结构的高为 5-6m。

消防规范

●  由于锂材料的特殊化学性,又需满足消防验收要求,在节约投资的情况下也也需要充分考虑到危险的防范,此部分需特别注意。一般厂房为丙类厂房,消防涵盖排烟、喷淋、报警、应急照明等。

●  注液区、电解液存放区、高温房等危险性较高区域,需单独隔离防火分区,各类设备考虑防爆及耐腐蚀要求等。

内部装饰工艺

隔墙布局需综合消防逃生、人流物流通道、生产设备的摆放等多方面因素。

由于存在高温和低湿度环境的特殊性,隔墙、天花、门窗的选择都需要注意。高温房一般为单独隔离分区,围护采用岩棉板材质,门体采用防火门。低湿度区域围护采用隔墙岩棉板,天花玻镁岩棉板,门体采用成型密闭门,玻璃采用双层真空玻璃窗。

地面普通环氧树脂地面即可,涂布烤箱段无净化等级要求,普通固化地面即可,搅拌和辊压区域有较多重型设备,可以考虑不锈钢花纹板地面。

空调换气规范

锂电洁净厂房一般厂区面积大,制冷总负荷大,需综合计算全区域的总冷负荷,确定制冷主机冷量及安装位置,考虑节能的需求,制冷主机尽量集中在冷冻站,并充分考虑后期扩建连通预留管路阀门,再通过冷冻水管分区输送冷源。北方省份还需考虑冬季防冻措施。

锂电洁净厂房与其它行业的最大不同是对湿度控制要求较高,除湿机组是保障环境露点的核心设备。除湿机组的选择,车间围护的密闭性,风管的密闭性,人员数量,车间的管控都需综合考虑。

除湿机组尽量选择市场知名度较高的品牌,车间隔墙天花严格施工工艺,门窗采用定制成型密闭型,风管采用角铁法兰,注液等低湿度区域采用不锈钢风管。

空调部分的控制建议采用PLC控制,为便于操作使用整合安装于各空调控制柜上。

工艺管道布局规范

锂电池生产过程需要冷却水、压缩空气、氮气、真空、给排水、排气等。根据设备需求,统计整体用量,确定设备型号及安装位置,根据生产设备布局及需求量布置管道走向。

需要注意的气管部分是由于厂区面积大,管路损耗大,需要考虑在远端增加储气罐及环管。真空设备及管路部分需要区分电解液区域及普通区域。

电气控制规范

● 锂电洁净厂房生产设备及空调等辅助设备较多,用电功率大。电房布置及变压器大小选择需考虑整体用电负荷。供电分区、桥架走向、分级控制等为便于后期维护使用及用电安全需综合考虑。

照明部分建议采用LED光源,车间部分照度控制在250Lux至300Lux左右照度,仓库及设备房100Lux左右照度,应急照明按消防规范及房间布局安装,并考虑其它检修照明及检修插座等。
