洁净手术室布局要求

● 洁净手术部应独立成区，并宜与其有密切关系的外科重症护理单元临近，宜与有关的放射科、病理科、消毒供应中心、输血科等联系便捷。

● 洁净手术部平面必须分为洁净区与非洁净区。洁净区与非洁净区之间的联络必须设缓冲室或传递窗。

● 洁净区内手术室宜相对集中布置，I、II级洁净手术室应处于干扰最小的区域。

● 负压手术室和感染手术室咋出入口处应设准备室作为缓冲室。负压手术室应有独立出入口。

● 当人、物用电梯设在洁净区，电梯井与非洁净区相同时，电梯出口处必须设缓冲室。

● 换车间内非洁净和洁净两区宜分别设存车去;洁车所在区域应属于洁净区，并应作为缓冲室。

● 每2间～4间洁净手术室应单独设立1间刷手间，刷手间不应设门;当刷手池设在洁净走廊上时应不影响交通和环境卫生。

污物回收型的平面布置示意图

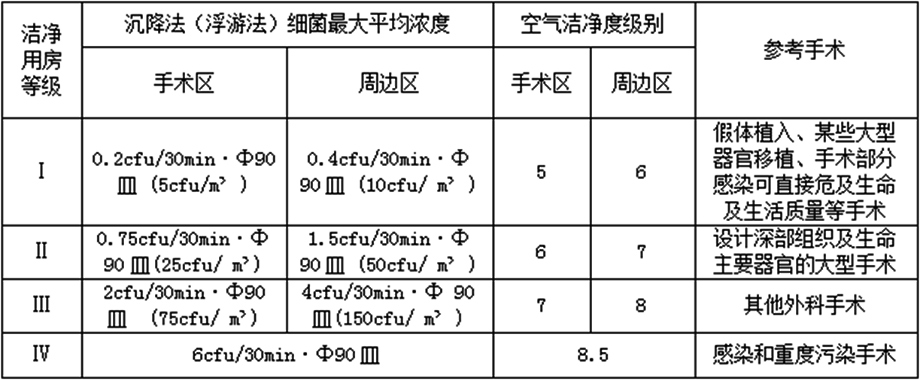

洁净用房等级

手术室配套设备

● 无影灯

现代化的无影灯须满足临床各种需求，比如外科医生方面要求照明精确及高效性，护士长要求清洁简单、附件卫生可灭菌等等。手术灯根本使命即为使手术工作区域获得最适宜的光照，我们将帮助客户能获得更好的视觉效果，让医生得到更安全、不易疲劳的工作环境，通过创新的技术，高度环境适应性的灯光、具有吸引力的功能及宽阔的产品线系列，满足客户个性化的需求。

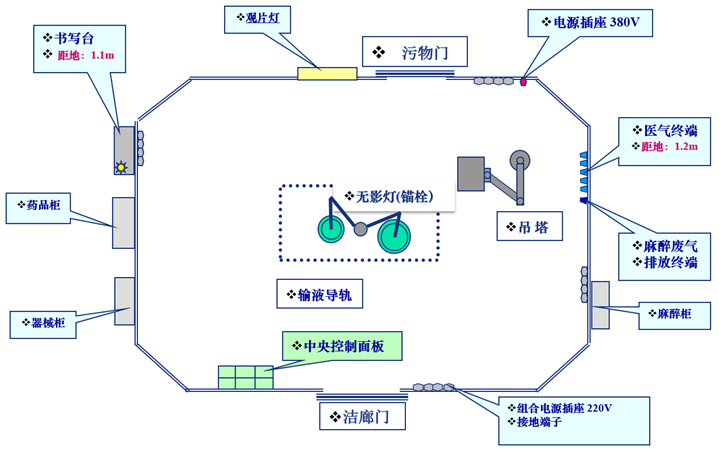

洁净手术室基本装备示意图

● 吊塔

吊塔是现代手术室常用的一种新型实用的医疗辅助设备，其结构紧凑，设计合理，既能电动升降500mm又能在一定直径范围内旋转340°，降低时医护人员抬手可及、得心应手，升高后则不影响任何工作，可根据医护人员要求，轻松移动和锁定塔体位置。必备的医用气体、吸引、强弱电、网络输出终端集中在平台功能箱上，平台可承载一定重量的医疗仪器，是医护人员理想的医气、电源、仪器平台工作站。

● 四联情报控制面板 / 六联情报控制面板

多功能综合情报面板是医院洁净空调自控系统的重要组成部分，主要应用于医院洁净功能房内，可实现手术室照明设备的集中开关控制、手术计时、实时时钟显示、空调系统运行状态显示、空调系统实时温湿度显示、空调系统远程开关机、空调系统远程设定温湿度、医疗气体高低压报警指示、电话呼叫、系统群呼、背景音乐播放、消防广播播放等功能，是现代化、智能医院洁净系统的必要设备。

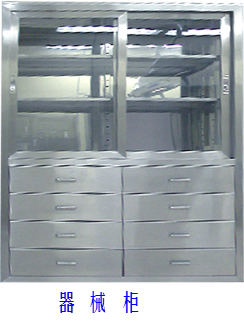

● 器械柜/药品柜/麻醉柜

1、柜体采用1.2mm磨沙拉丝不锈钢板，便于清洁消毒 ;

2、活动式钢化玻璃隔板(5mm);

3、美观大方，且抗菌易消毒清洗;

4、柜体内嵌式安装，不占用手术室内部空间。保证柜体与墙体无缝连接，从而保证室内气密性;

5、可根据院方要求进行个性化设计。

● 传递窗

传递窗采用不锈钢板制作，平整光洁。双门互为连锁，有效防止交叉污染，设有电子或机械连锁装置，并配置紫外线杀菌灯。

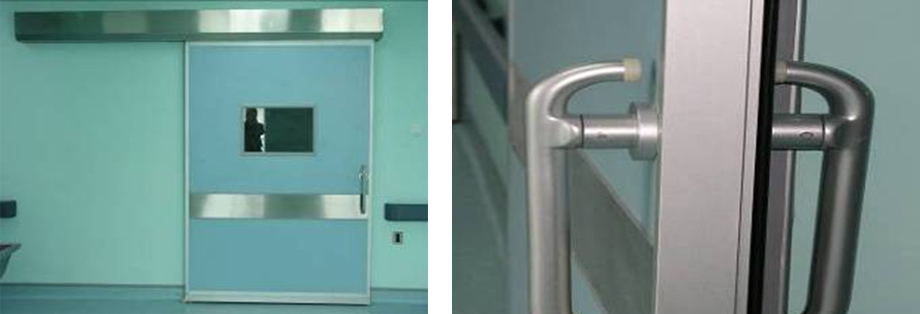

● 气密门

医用气密封电动门：

驱动部分和控制部分均采用进口松下部件, 安全开启次数大于100万次。肘控与脚感应相结合，即使一种控制方式失灵也不影响使用;每樘门均设置一电源强制开关;设置防卡保护功能，当门处于快关闭或半关闭状态时，人员或推车通过门洞时，门会自动快速开启，以防继续关闭而酿成事故;当停电时，门体可依靠专用把手轻松开启。

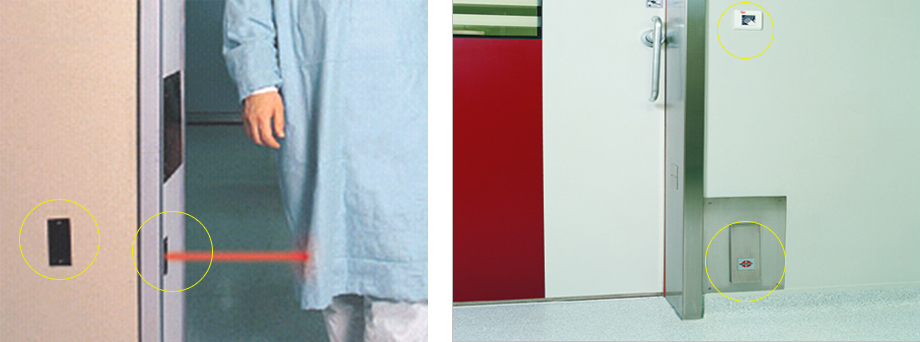

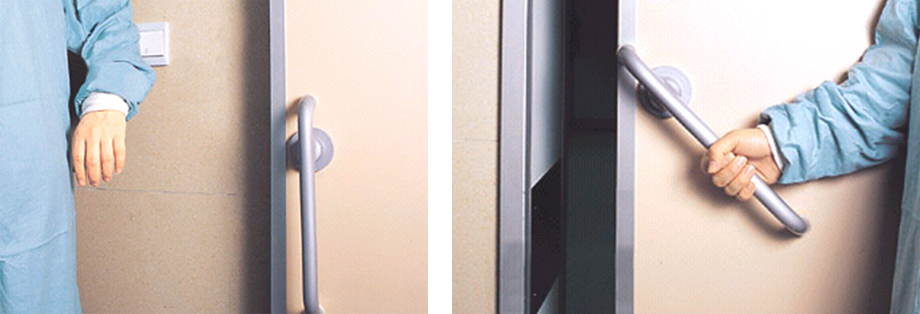

感应、电动、手动 三种开门方式：

门身通过Z型变迹轨道并以密封胶条围绕，实现真正意义的密封，采用微电脑控制，自动延时关闭。

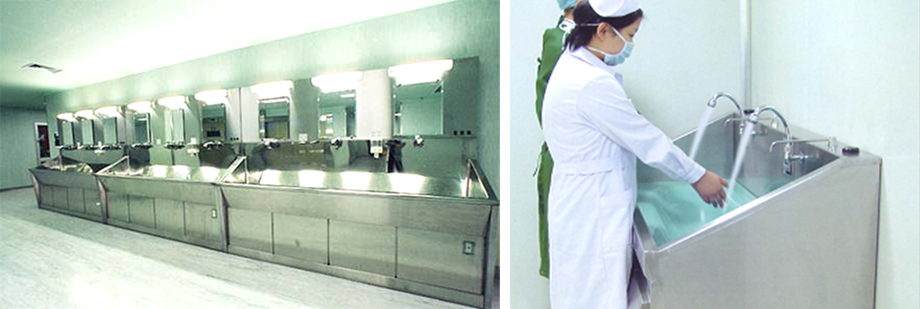

不锈钢水池 / 双位刷手池 / 三位刷手池

洗手槽采用SUS304不锈钢双层制作，中间特殊静音处理;5μm水质过滤器，有效阻断了来自供水中的杂质;漏电保护设计，保证了操作人员的使用安全;红外线感应系统灵敏度高，抗干扰性强，避免引起两次污染;可根据业主需要配自动加温、自动给刷、自动给药、自动给皂等装置。采用壁挂式，膝控出水龙头，皂液器，独立镜灯。

● 观片灯

采用25mm超薄设计、国外进口光源、外观精美、光线均匀、灯管使用寿命长、减少眼疲劳等特点深受各阶医疗单位的好评。

● 手术室专用不锈钢书写台

1、带翻板书写记录台，内置照明;

2、嵌入式安装结构，304不锈钢制作;

3、面框拉丝均成45度对角处理，美观、漂亮。

● 散流罩

安装在送风口处，扩散气流，外观美观。 注：可根据要求定做。

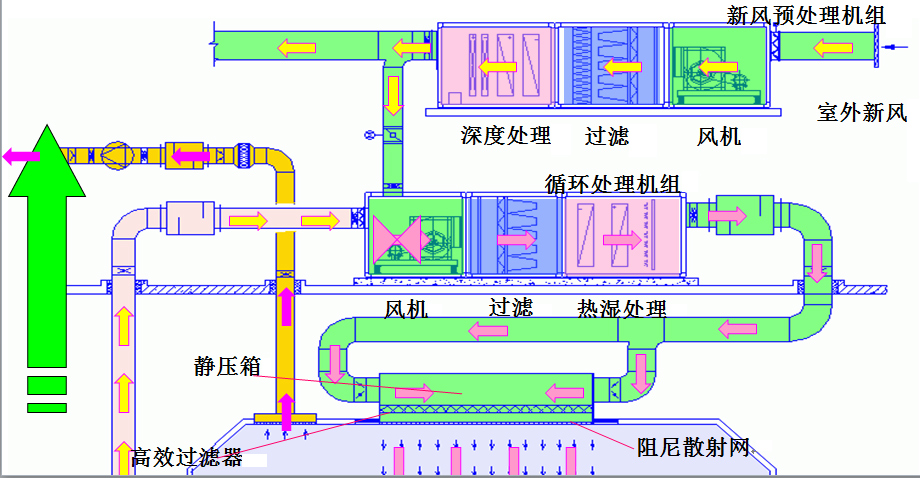

净化空调系统的处理流程
