工业储能工程

产品概况

该系列能量型箱式储能产品，采用磷酸铁锂储能专用电池，能量密度高，循环寿命长，系统设计高度集成化。系统内部集成储能电池、BMS、PCS、温控、消防和照明等子系统。采用45尺标准集装箱，可户外安装。系统彩模块化设计，部署便捷，便于移动及维护。

功能特点

●  能量密度高，占地面积小、建设周期短，环境适应性强；

●  标准化组件、模块化架构、扩容方便、系统容量灵活配置，可实现兆瓦级储能应用；

●  多种充放电控制策略，动、静态电网支撑；

●  支持并网、离网运行模式，可实现无缝切换；

●  产品优化设计，系统转换效率高，具备黑启动功能；

●  实时指令模式、计划充放模式、单一纯充电模式、后备电源模式、电池维护模式等多种操作模式满足不同应用需求；

●  电池模组内分层堆叠设计，具有10年以上的超长设计寿命；

●  高效的电池模组和系统散热设计，满足不同工况的散热要求；

●  采用国际先进的IGBT和智能功率模块，具备大功率快速调节能力；

●  关键连接件采用专利柔性连接技术，使元器件所受刚性应力减到最小；

●  温控采用散热风道和分体式空调设计，保证箱内温场一致性，保障电池处于在最佳工作环境；

●  自主研发的BMS电池管理系统，具有SOC自动标定和大电流主动均衡功能，结合完善的运行控制和管理策略，实现精确和高效管理；

●  自动火灾报警及自动灭火系统，具有声光报警和上传功能，采用安全、环保型洁净灭火制剂；

●  高安全性，全方位、多层次的电池保护策略、故障隔离措施；

●  采用软、硬件相结合的保护方式，具有告警保护功能和自动诊断功能，完善的保护策略，保障系统安全高效的运行；

适用场景

●  削峰填谷

●  备用电源

●  应急电源

●  无功支持

●  黑启动

●  平滑输出曲线

●  需求侧需求响应

●  微网、孤岛应用

●  特种需要（灾害现场，地铁站、机场码头，军事基地等）

●  弥补电力供应不足，延缓电力基础设施投资

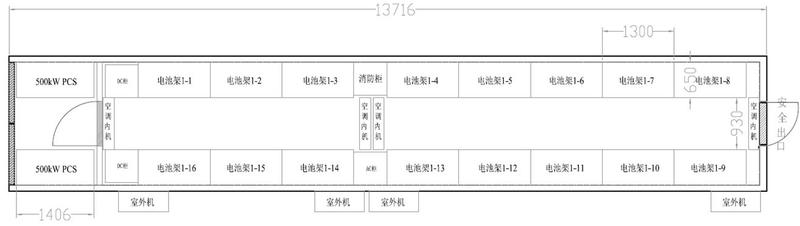

系统布局

●  电芯容量为60AH ，共16个电池架，每个电池架175kWh。

●  2个DC柜1个AC柜。

●  1套温控系统。

●  1套消防报警系统。

●  1个45Ft集装箱

系统参数

电池类型: 磷酸铁锂电池

额定功率: 1000kW

储能容量: 2800kWh

直流电压范围: 615V~820V

系统效率: 88%

工作温度: 0~25℃

防护等级：IP54

消防系统：消防告警、七氟丙烷灭火系统

箱体外形尺寸mm（L*W*H)： 13716× 2438× 2896

重量： 46000kg
